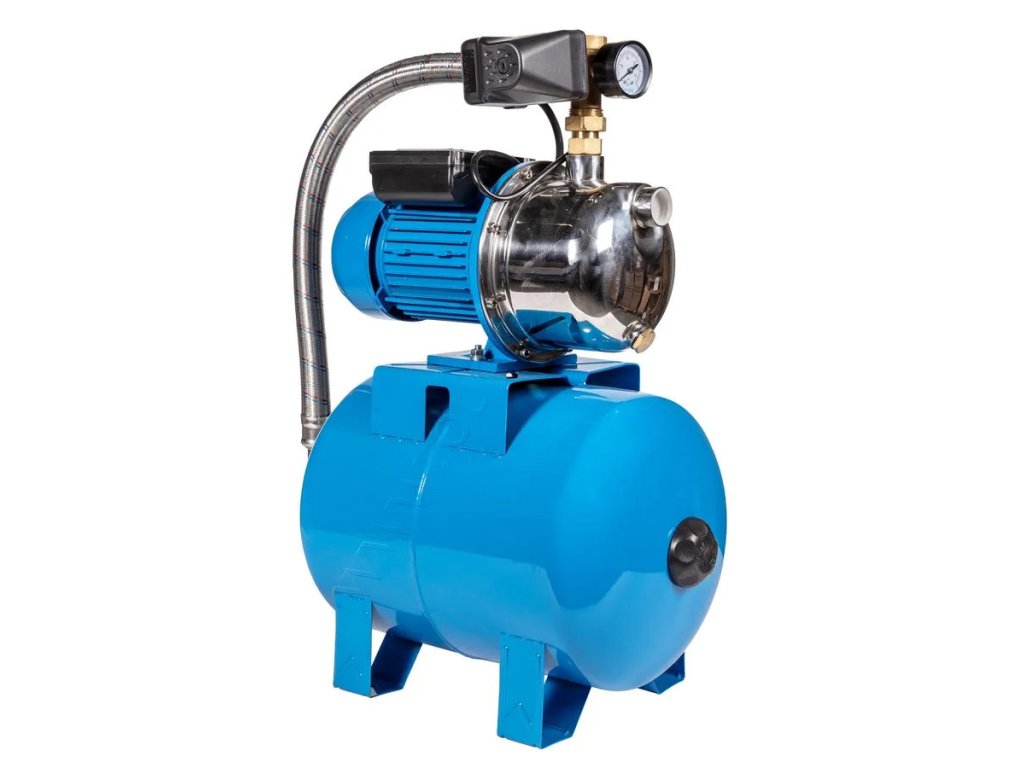

PUMPA blue line vodárna PJM101C PUMPA ležatá 230V 2,1-3,5bar
Domácí automatické vodárny s nádobou Pumpa. Pro zásobování užitkovou vodou ze studní, pro použití v rekreačních objektech, na zahradách a pro zavlažování. Maximální schopnost sání 8 m.
| Kategorie: | Domácí vodárny |
|---|---|

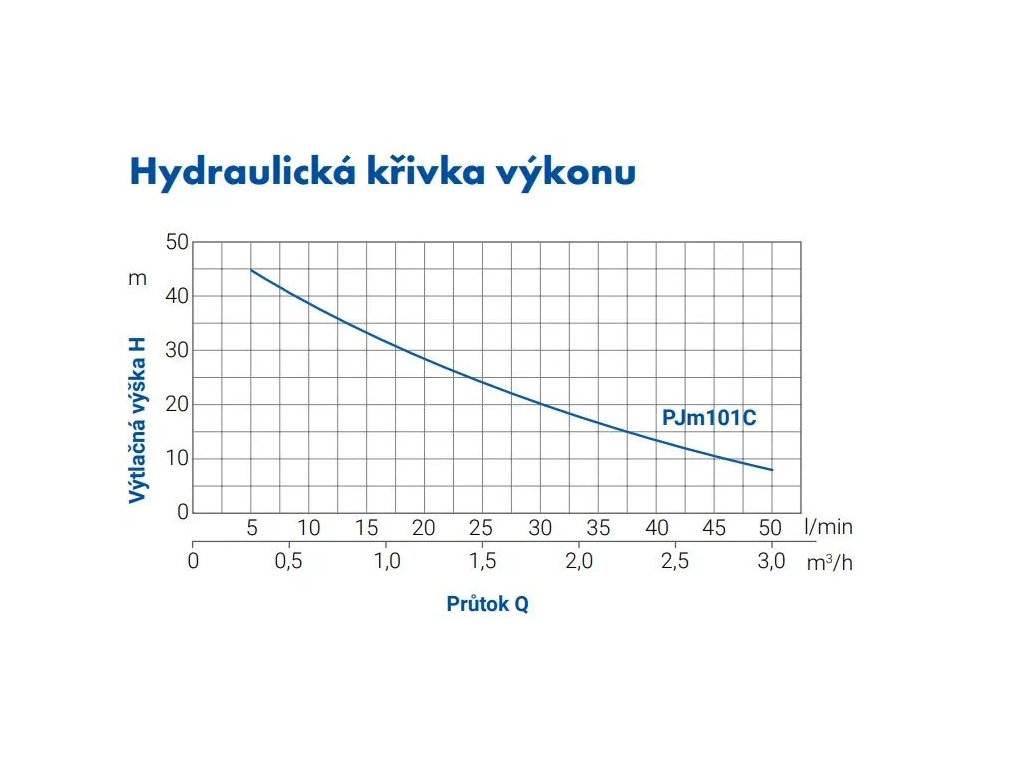

| Maximální průtok [m3/hod]: | 3,6 |
| Maximální výtlačná výška [m]: | 45 |
| Maximální sací výška [m]: | 8 |
| Výkon [W]: | 750 |
| Maximální teplota kapaliny [°C]: | 35 |
| Připojení: | 1“ x 1“ |
| Maximální provozní tlak [bar]: | 10 |
| Zapínací tlak [bar]: | 2,1 |
| Vypínací tlak [bar]: | 3,5 |
| Jmenovitý proud [A]: | 4,8 |
6 Popis domácí vodárny
Samočinné vodárny jsou určeny k zásobování rodinných domků, chat a podobných objektů vodou do teploty 20 °C tam, kde sací výška nepřesahuje 7m vodního sloupce.
V případě potřeby je možné tlakovou nádobu umístit na libovolné místo ve výtlačném řádu. Provozovatel vodárny může změnit tlakové rozpětí dle technických možností podle typu čerpadla (viz technické parametry a provozní předpisy jednotlivých typů čerpadel). Maximální vypínací přetlak musí být nižší cca o 15 %, než je maximální H (výtlačná výška) čerpadla. Při změně zapínacího tlaku se musí upravit i hodnota předhuštění tlakové nádoby, která musí být o 0,1 až 0,2 nižší než zapínací tlak. Při delším potrubí nutno kontrolovat redukovanou sací měrnou energii s ohledem na ztrátovou měrnou energii.
6.1 Čerpadlo
U čerpadel PJM a PJWM je zabudován ejektor, čímž je zaručen samonasávací efekt. Oběžná kola jsou uložena na prodloužené hřídeli, kterou utěsňuje mechanická ucpávka. Konzola spojuje čerpadlo s elektromotorem v jeden celek a umožňuje uložení soustrojí na základ.
6.2 Elektromotor
Jednofázové elektromotory 230 V s vestavěnou tepelnou ochranou.
6.3 Tlaková nádoba
Je vyrobena z hlubokotažného plechu. Uvnitř nádoby PUMPA a CIMM je pryžový vak. V nádobě GWS je voda od vzduchu oddělena membráno
